VooGenzek Leiterplatten-Kit: 75-teilig mit PCB-Prototypkarten & Steckverbindern
CHF2945
Sie sparen:
CHF0.75
CHF3020
VooGenzek Leiterplatten-Kit: 75-teilig mit PCB-Prototypkarten & Steckverbindern
BS13125152
Column filling
| Ordnen nach Preis | Ordnen nach Verfügbarkeit | Ordnen nach Artikelnummer | Ordnen nach Farbe |
|---|---|---|---|
|
CHF2945
CHF3020
|
Auf Lager
|
BS13125152
|
Farbe:
|
CHF2420
|
Auf Lager
|
BS13125156
|
Farbe:
|
CHF1895
|
Auf Lager
|
BS13125159
|
Farbe:
|
CHF2420
|
Auf Lager
|
BS13125165
|
Farbe:
|
CHF2245
|
Auf Lager
|
BS13125169
|
Farbe:
|
CHF2245
|
Auf Lager
|
BS13125162
|
Farbe:
|
Beschreibung

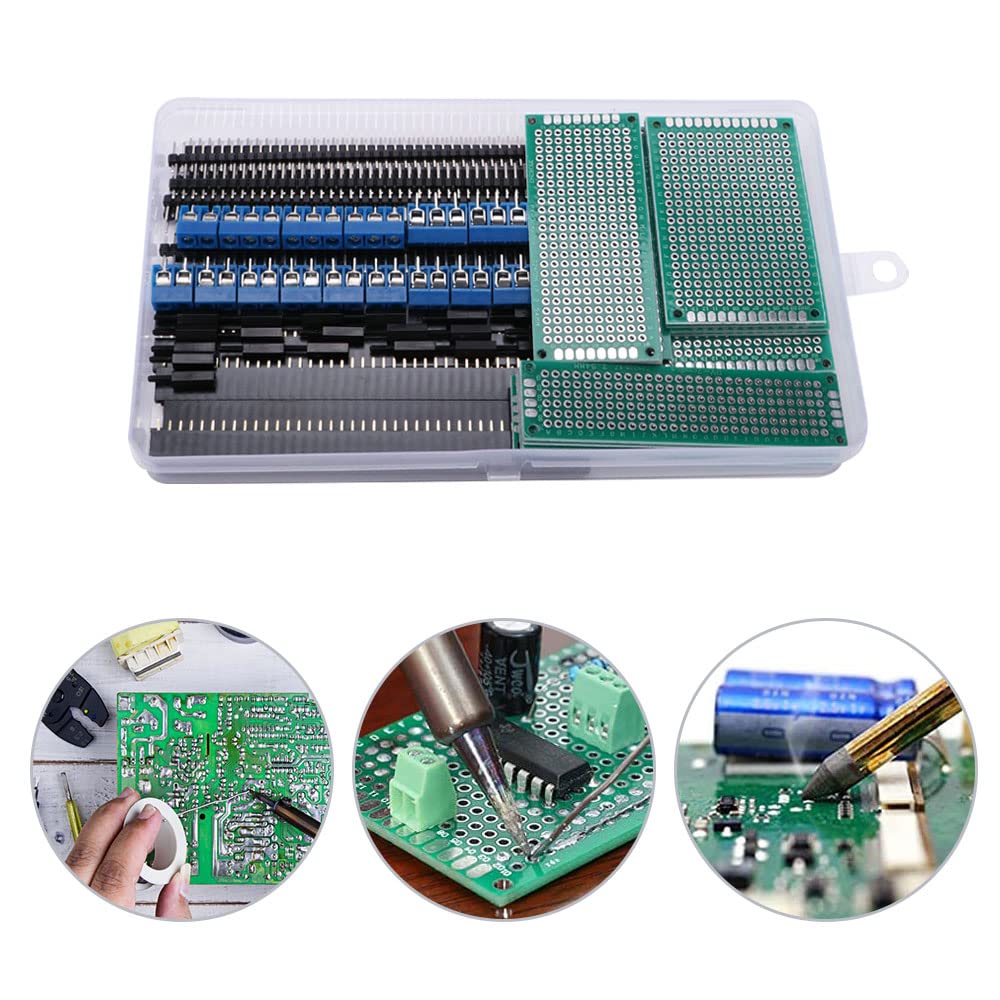

VooGenzek Leiterplatten-Kit – 75-teilig für Elektronik-Projekte
Dieses umfangreiche Leiterplatten-Set bietet alles, was Sie für die Prototypen-Entwicklung und elektronische Projekte benötigen. Die Kombination aus hochwertigen PCB-Karten, professionellen Steckverbindern und praktischem Montage-Zubehör macht es zur idealen Lösung für Hobby-Elektroniker, Entwickler und technische Projekte.
Vorteile
- Vier verschiedene PCB-Grössen ermöglichen flexible Projektgestaltung
- Vorverzinnte Lötaugen sparen Zeit bei der Komponentenmontage
- Hochwertige FR4-Fiberglas-Qualität für Zuverlässigkeit und Haltbarkeit
- Komplettes Sortiment reduziert Zusatzbeschaffungen
- Universelle Kompatibilität durch standardisierte 2,54mm-Abstände
Eigenschaften

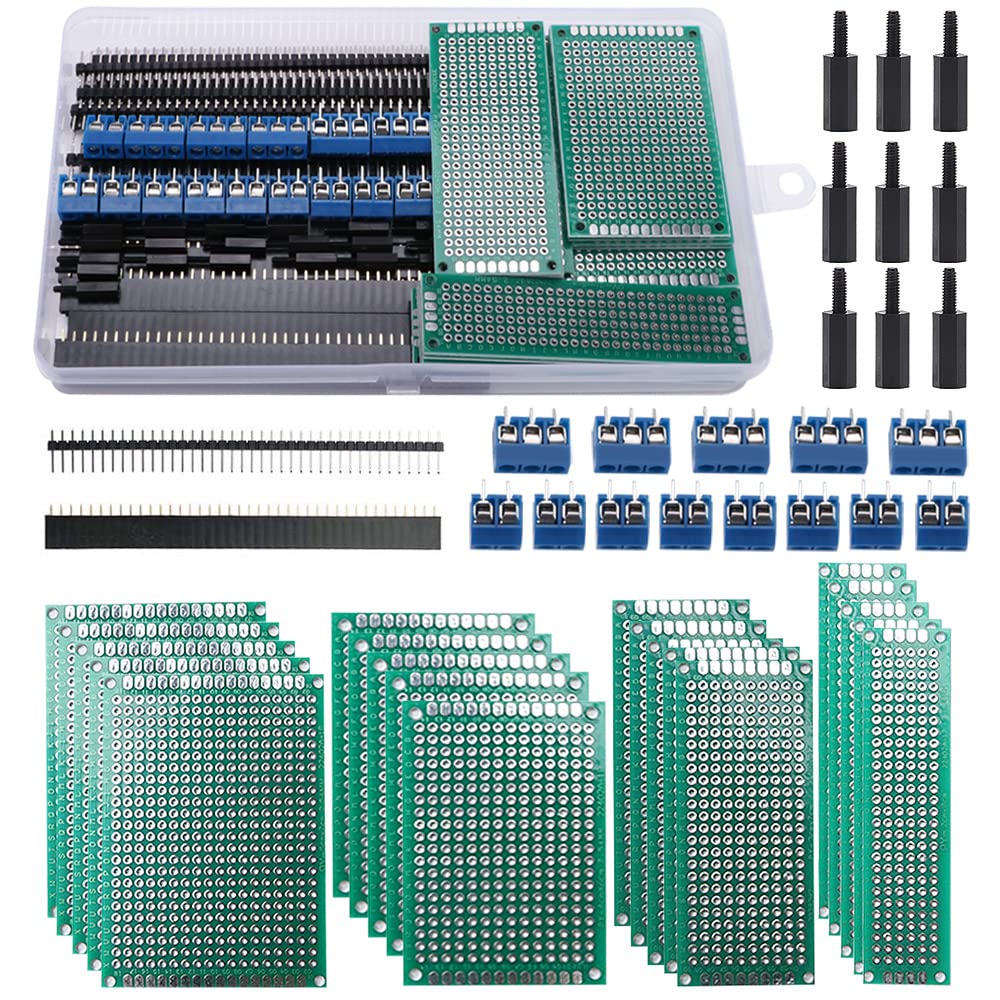

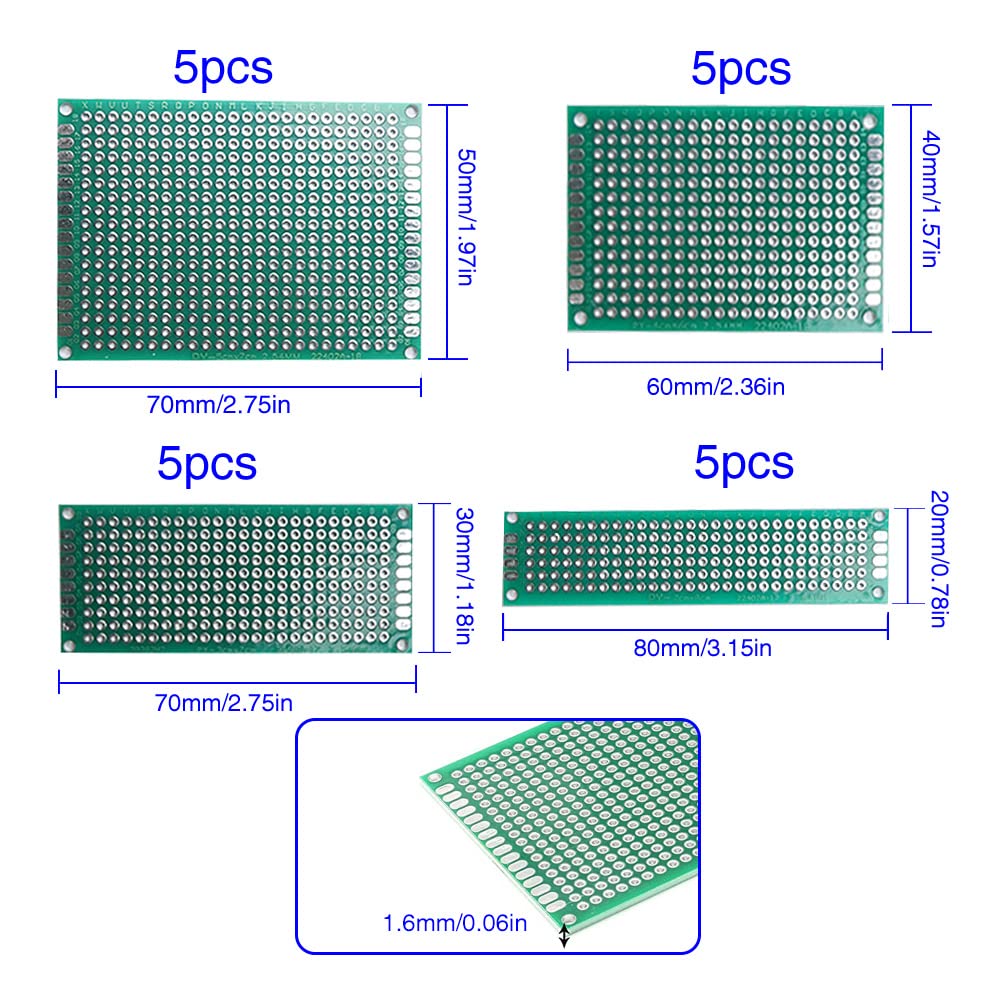

- Doppelseitige PCB-Prototypkarten (20 Stück): 5 Stück je Grösse (2×8cm, 3×7cm, 4×6cm, 5×7cm)
- Lochabstand: 2,54 mm (Standard-Raster)
- Lochdurchmesser: 1 mm

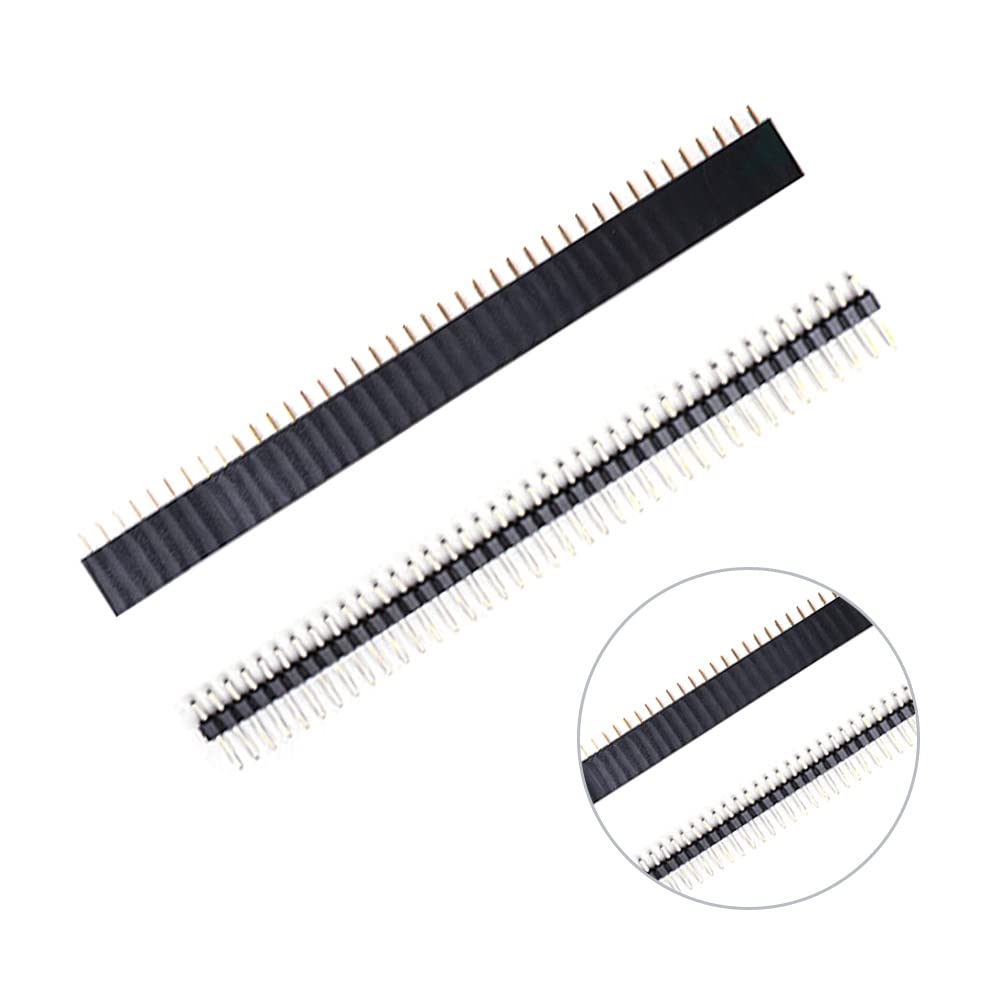

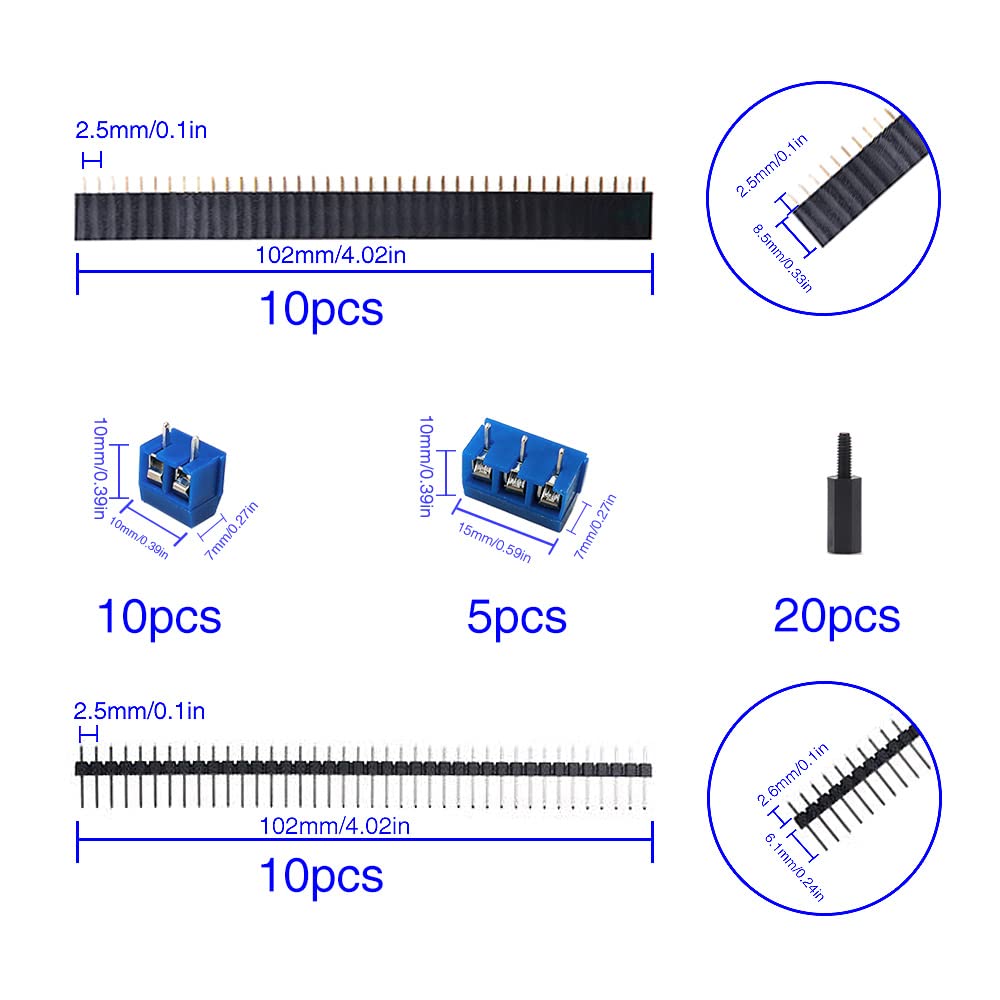

- Header-Steckverbinder: 10 Stück Stiftleisten + 10 Stück Pin-Buchsenleisten (40-pin)
- Schraubklemmenblöcke: 10 Stück 2-polig + 5 Stück 3-polig, 5,08mm Steigung

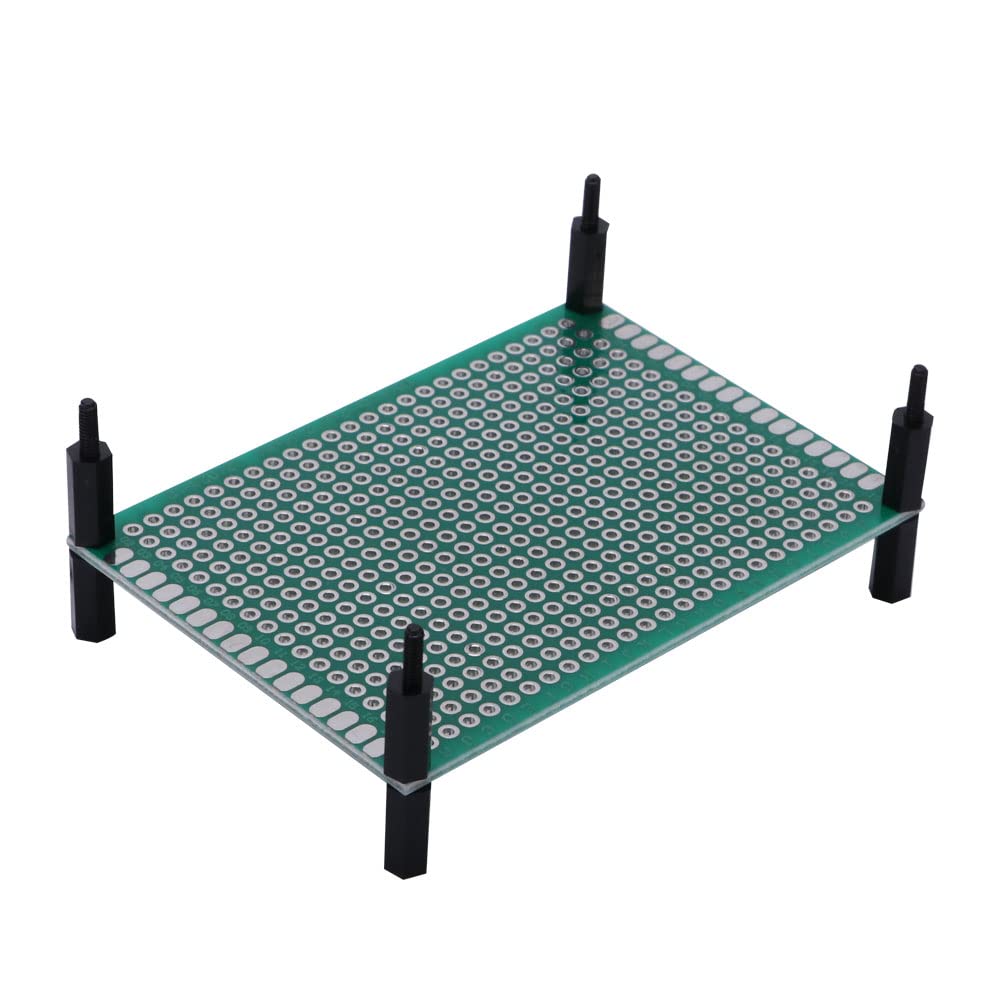

- Nylonsäulen (M2×10): 20 Stück für Platinen-Abstandshaltung
Material und Verarbeitung
PCB-Karten aus FR4-Fiberglas sorgen für hohe mechanische Festigkeit und elektrische Zuverlässigkeit. Schraubklemmen bestehen aus ABS-Kunststoff mit 300V Nennspannung und 16A Nennstrom, ausgelegt für Drähte 14-22 AWG. Nylonsäulen bieten korrosionsfreie Befestigung.
Anwendung
Ideal für die Entwicklung von Prototypen, Testaufbauten und kleineren Elektronik-Projekten. Die vorverzinnten Löcher ermöglichen direktes Einlöten von Komponenten. Verwenden Sie die verschiedenen PCB-Grössen je nach Projekt-Anforderung. Schraubklemmen eignen sich für externe Stromzuführung und Signalverbindungen, Header-Stecker für Modulverbindungen und Programmierung.
Für wen geeignet
Bastler, Elektronik-Anfänger, Studierende im Bereich Elektrotechnik und Entwickler von Kleinprojekten, die eine Komplettlösung zur Prototypen-Umsetzung suchen.
Fragen & Antworten
Sind die Leiterplatten bereits bestückt?
Nein, die PCB-Karten sind leer mit vorverzinnten Löchern. Sie bestücken diese selbst mit Ihren gewünschten Komponenten.
Welche Drahtquerschnitte passen in die Schraubklemmen?
Die Schraubklemmblöcke akzeptieren Drähte der Grösse 14-22 AWG.
Kann ich die verschiedenen Grössen kombinieren?
Ja, durch die standardisierte 2,54mm-Lochabstände sind alle Komponenten untereinander kompatibel und können kombiniert werden.
Eigenschaften
Hersteller
VooGenzek
Anzahl der Schaltkreise
1
Anzahl der Stromkreise
1
Anzahl von Einheiten
75.0 stück
Artikelgewicht
Batterien inbegriffen
Nein
Batterien notwendig
Nein
Hersteller
VooGenzek
Marke
VooGenzek
Material
Modellnummer
GZ051T02
Packungsgröße
1
Phasentyp
Einphasig
Stil
Teilenummer
Verpackungsabmessungen
16,3 x 10,1 x 2,2 cm; 260 Gramm
Farbe
20+20+15+20
