Beschreibung

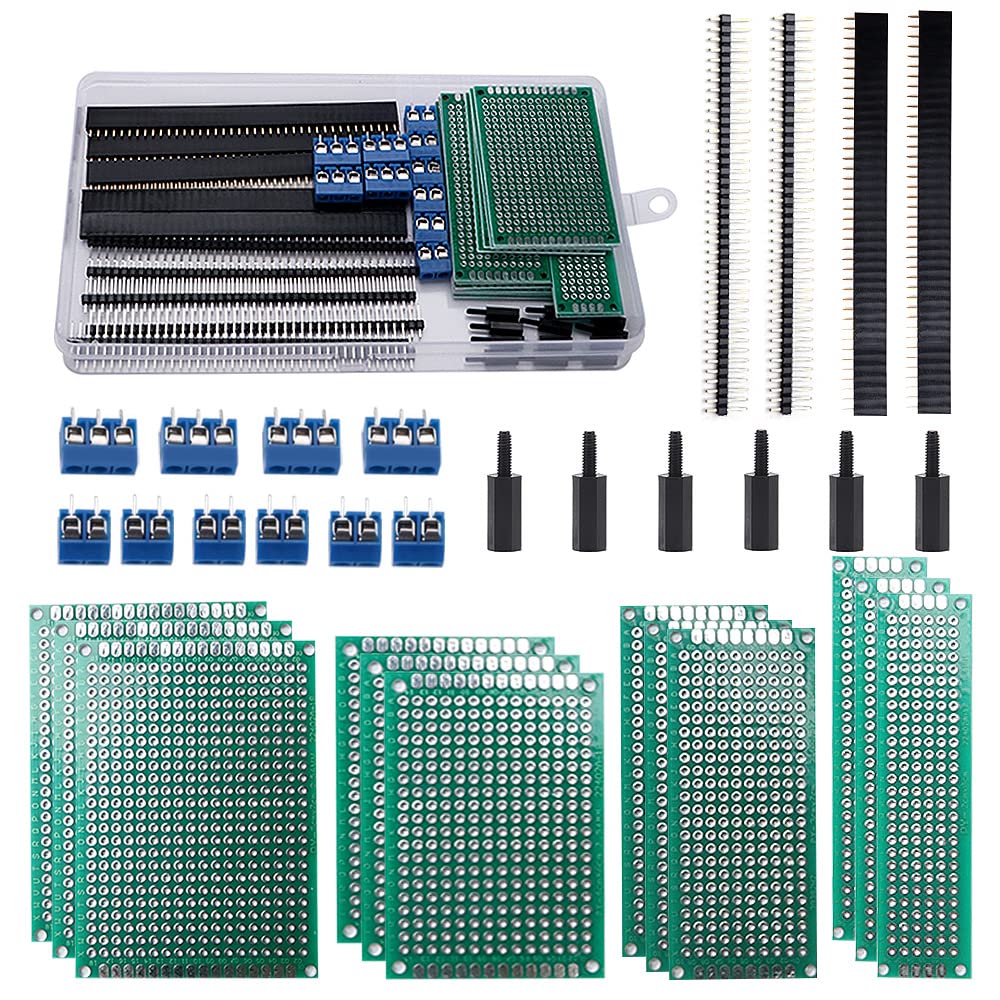

VooGenzek PCB Board Kit – Komplettes Elektronik-Bastelset
Das 46-teilige PCB Board Kit von VooGenzek bietet alles Notwendige für Elektronik-Projekte und Prototyping. Mit hochwertigen Leiterplatten, robusten Verbindern und praktischem Zubehör ist dieses Set eine zuverlässige Grundlage für Hobbyelektroniker und Entwickler.
Vorteile
- Umfassendes Komponenten-Set für vielseitige Projekte
- Vorverzinnte Löcher ermöglichen einfaches und sicheres Löten
- Vier verschiedene Leiterplattengrössen für unterschiedliche Anforderungen
- Hochwertige FR4-Fiberglas-Qualität für Langzeitstabilität
- Kombinierte Header- und Schraubklemmen-Anschlüsse
- Inklusiv Nylon-Abstandshalter für sichere Montage
Eigenschaften
- Doppelseitige Leiterplatten aus FR4-Fiberglas
- Lochabstand: 2,54mm (Standard)
- Lochdurchmesser: 1mm

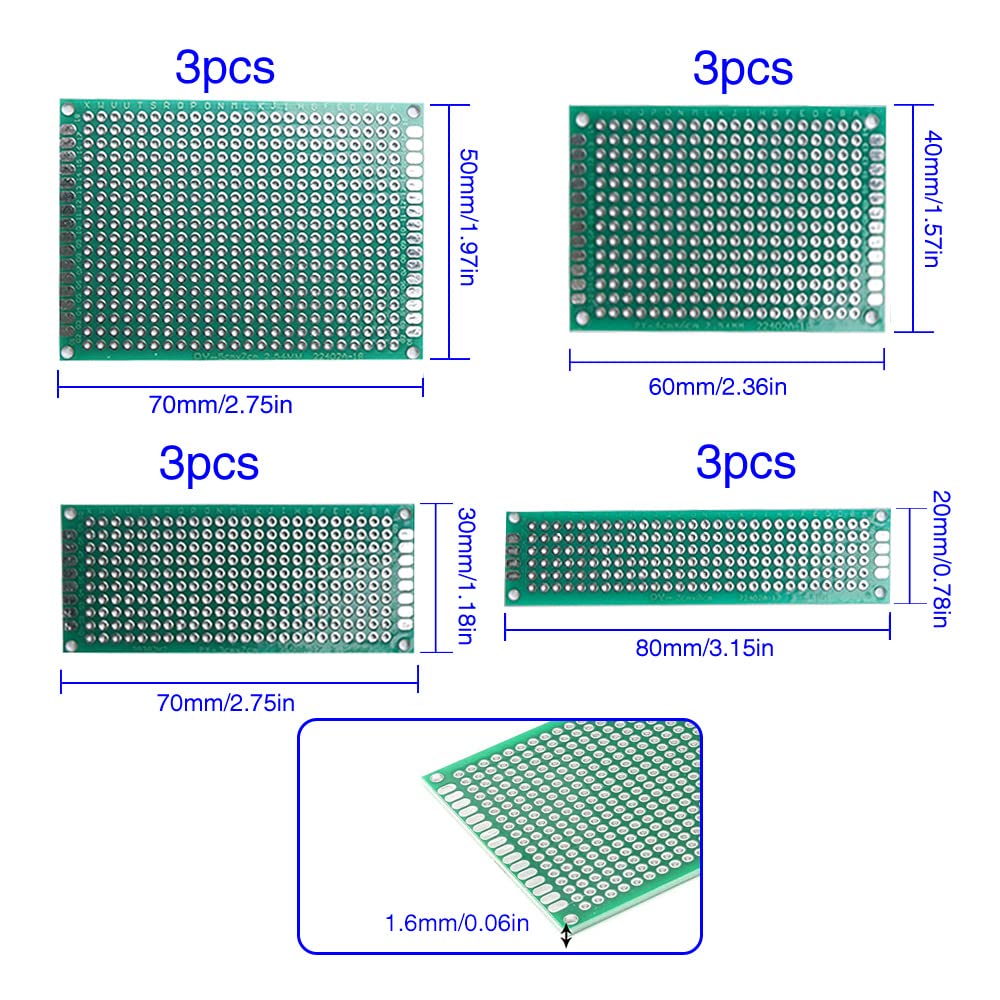

- 4 Leiterplattengrössen: 2×8cm, 3×7cm, 4×6cm, 5×7cm (je 3 Stück)

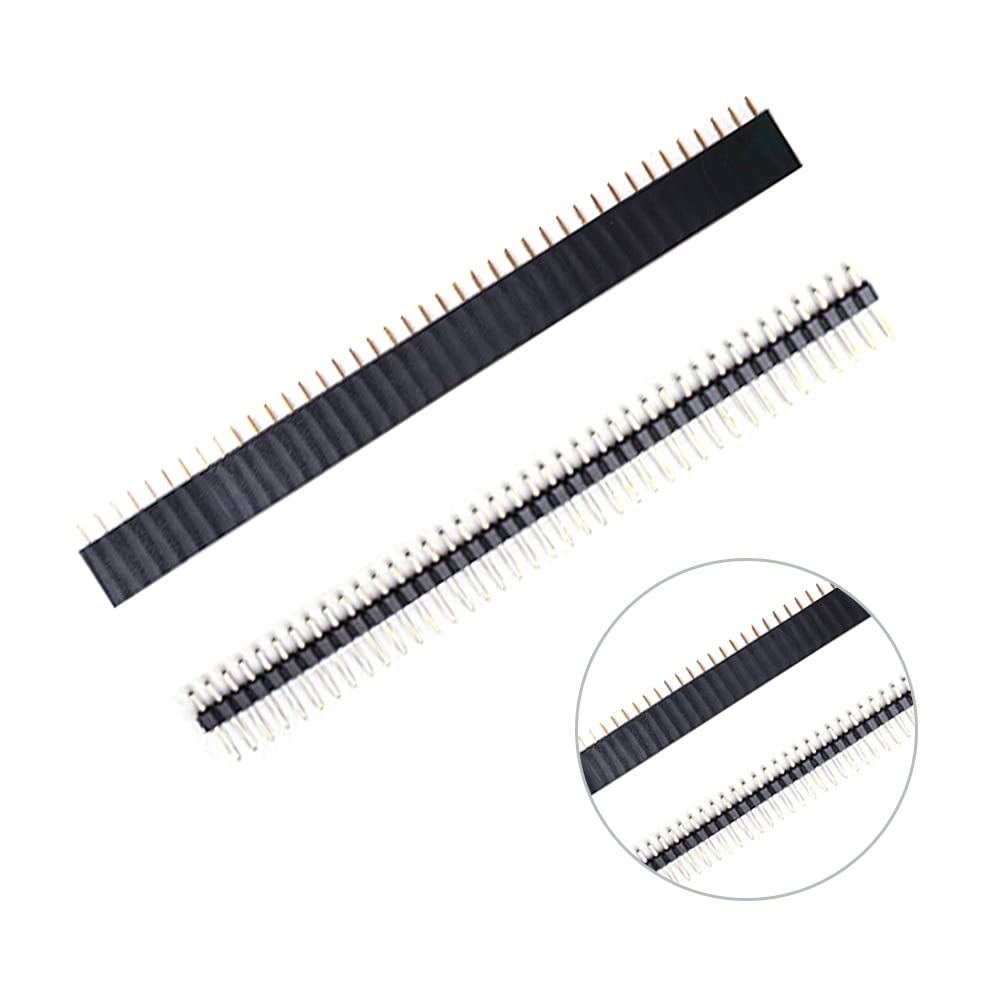

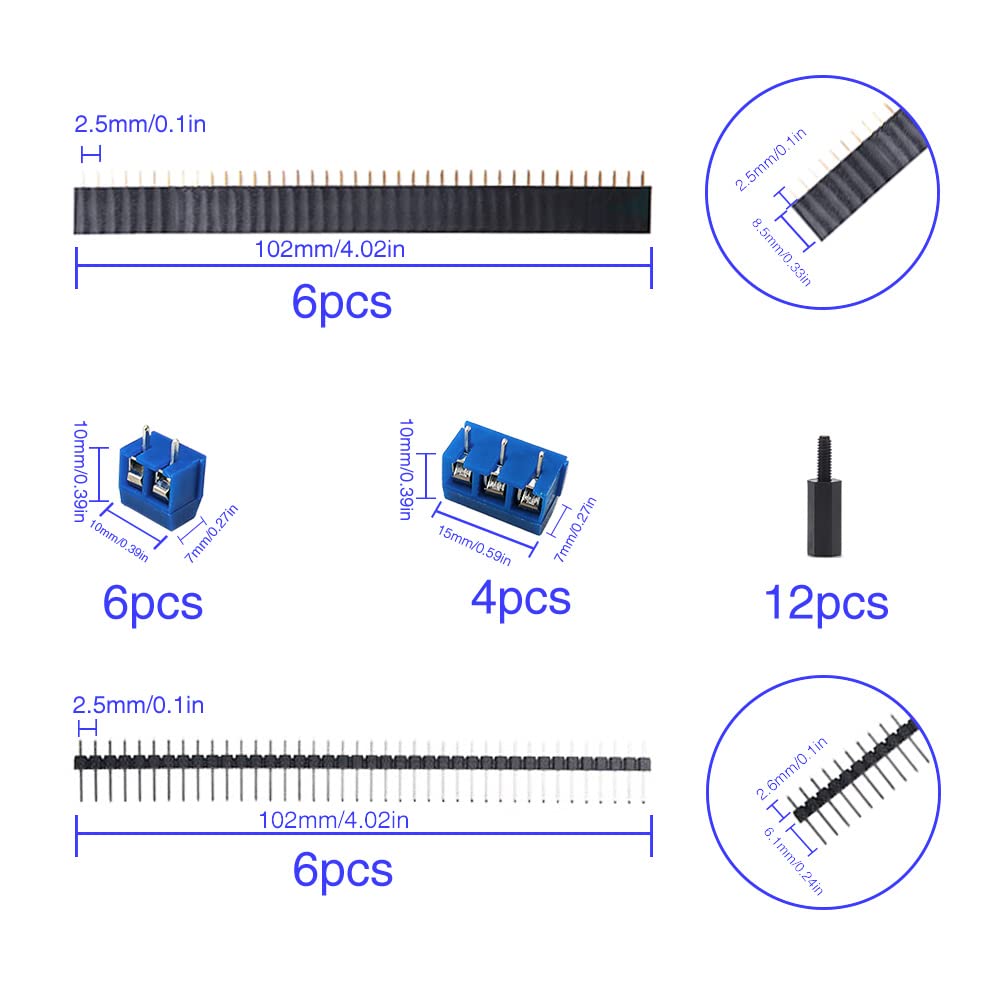

- 12 Header-Anschlüsse: 6 male + 6 female Pins (40 Pins gesamt, 2,54mm Steigung)
- 10 Schraubklemmenblöcke: 6 Stück 2-polig, 4 Stück 3-polig
- Schraubklemmen-Spezifikation: 5,08mm Steigung, 300V Nennspannung, 16A Nennstrom
- Drahtkompatibilität: AWG 14–22

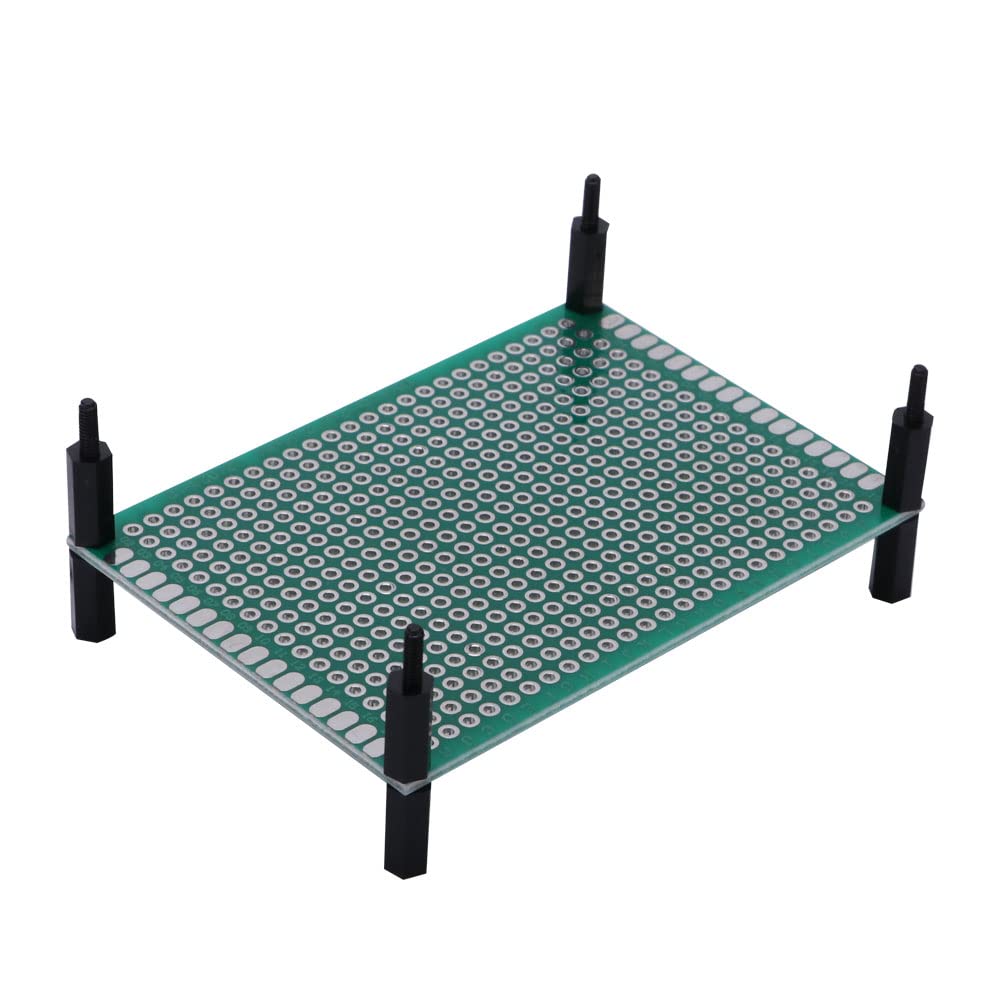

- 12 Nylon-Abstandshalter M2×10 (Sechskant)

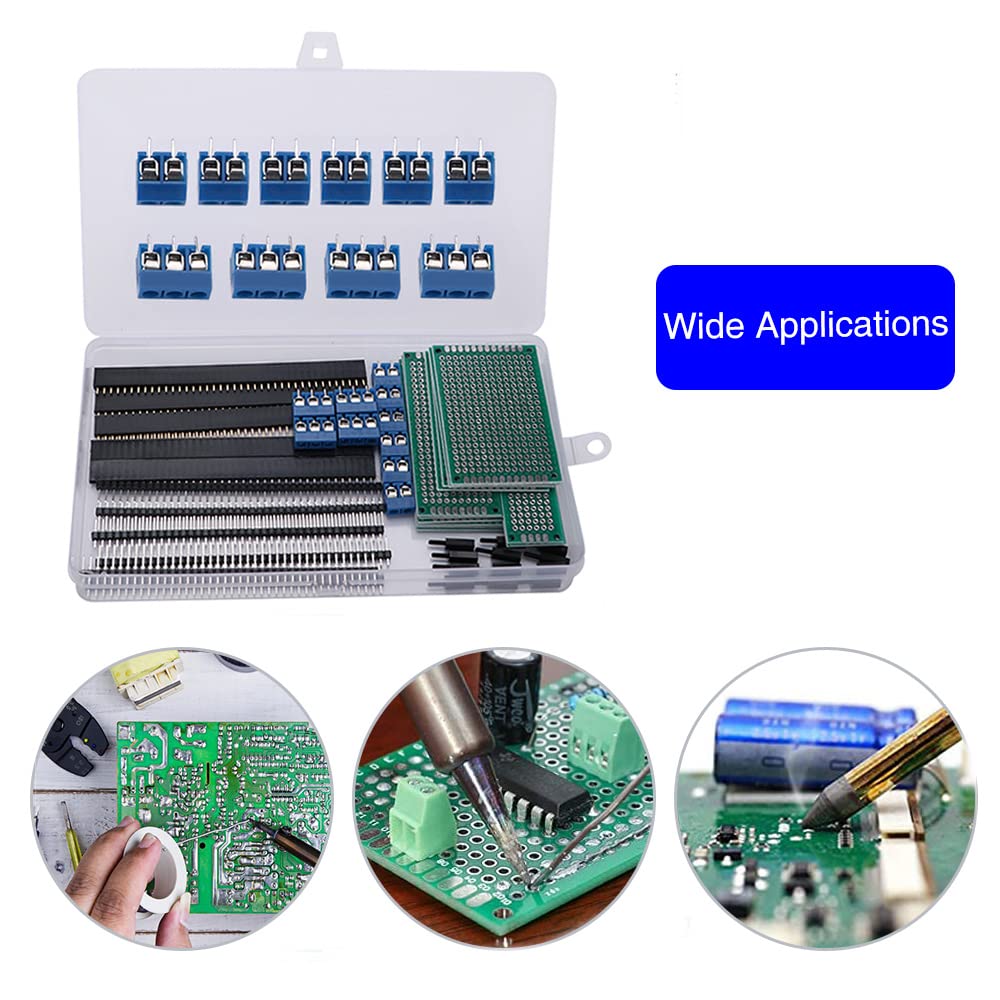

Anwendung
Das Kit eignet sich für den Aufbau von elektronischen Schaltungen, Sensor-Integrationen und Prototypen. Die vorverzinnten Löcher ermöglichen direktes Löten von Bauteilen, während die Header-Verbinder und Schraubklemmen flexible Verbindungsmöglichkeiten bieten. Die Nylon-Abstandshalter sorgen für stabile Montage mehrschichtiger Konstruktionen.
Für wen geeignet
Elektroniker, Hobbyisten, Studenten und Entwickler, die Prototypen schnell aufbauen und verschiedene Schaltungsdesigns testen möchten.
Material & Verarbeitung
Die Leiterplatten bestehen aus FR4-Fiberglas – einem bewährten Standardmaterial für zuverlässige elektronische Anwendungen. Die Schraubklemmen sind aus ABS-Kunststoff gefertigt und die Abstandshalter aus Nylon, was eine stabile und langlebige Verarbeitung gewährleistet.
Fragen & Antworten
Sind die Leiterplatten beidseitig bestückt?
Nein, die doppelseitigen Leiterplatten sind unbefüllt. Sie können auf beiden Seiten Komponenten löten und Leiterbahnen selbst anbringen oder gravieren.
Passt das Kit zu Arduino und Raspberry Pi?
Ja, der Standard-Lochabstand von 2,54mm und die 40-Pin Header-Anschlüsse sind mit gängigen Entwicklerboards kompatibel.
Welche Drahtquerschnitte funktionieren mit den Schraubklemmen?
Die Schraubklemmenblöcke akzeptieren Drahtgrössen von AWG 14 bis 22, was typischen Elektronik-Anwendungen entspricht.
Eigenschaften
Hersteller
VooGenzek
Anzahl der Schaltkreise
1
Anzahl der Stromkreise
1
Anzahl von Einheiten
75.0 stück
Artikelgewicht
Batterien inbegriffen
Nein
Batterien notwendig
Nein
Hersteller
VooGenzek
Marke
VooGenzek
Material
Modellnummer
GZ051T01
Packungsgröße
1
Phasentyp
Einphasig
Stil
Teilenummer
Verpackungsabmessungen
17,4 x 10 x 2,2 cm; 180 Gramm
Farbe
12+12+10+12
