VooGenzek PCB Board Kit – 36-teilig mit Leiterplatten, Steckverbindern & Zubehör
CHF2245
VooGenzek PCB Board Kit – 36-teilig mit Leiterplatten, Steckverbindern & Zubehör
BS13125169
Column filling
| Ordnen nach Preis | Ordnen nach Verfügbarkeit | Ordnen nach Artikelnummer | Ordnen nach Farbe |
|---|---|---|---|
CHF2945
CHF3020
|
Auf Lager
|
BS13125152
|
Farbe:
|
CHF2420
|
Auf Lager
|
BS13125156
|
Farbe:
|
CHF1895
|
Auf Lager
|
BS13125159
|
Farbe:
|
CHF2420
|
Auf Lager
|
BS13125165
|
Farbe:
|
|
CHF2245
|
Auf Lager
|
BS13125169
|
Farbe:
|
CHF2245
|
Auf Lager
|
BS13125162
|
Farbe:
|
Beschreibung
VooGenzek PCB Board Kit – 36-teiliges Komplettset für Elektronik-Projekte
Dieses umfangreiche PCB-Kit bietet alle wesentlichen Komponenten für zuverlässiges Prototyping und Elektronik-Entwicklung. Mit hochwertigen Leiterplatten, vielseitigen Steckverbindern und praktischem Zubehör ist das Set sowohl für Anfänger als auch für erfahrene Maker geeignet.
Vorteile
- Vorverzinnte Löcher ermöglichen schnelles und einfaches Bestücken
- Vier verschiedene Leiterplattenformate für flexible Projektplanung
- FR4-Glasfaser-Material garantiert Stabilität und Langzeitverlässlichkeit
- Standardisierte 2,54 mm Lochabstände für universelle Kompatibilität
- Komplette Auswahl an Steckverbindern und Befestigungselementen im Lieferumfang
Eigenschaften

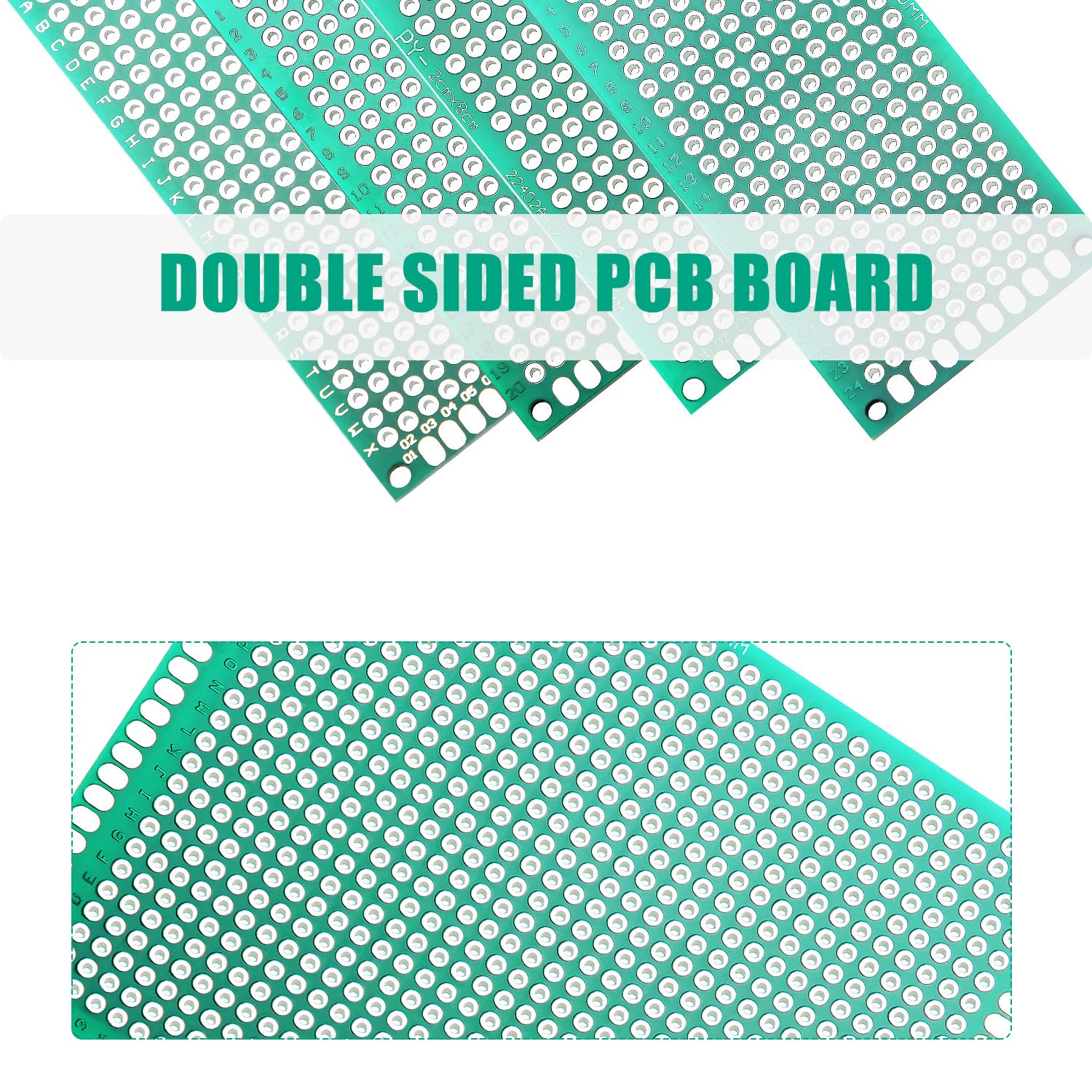

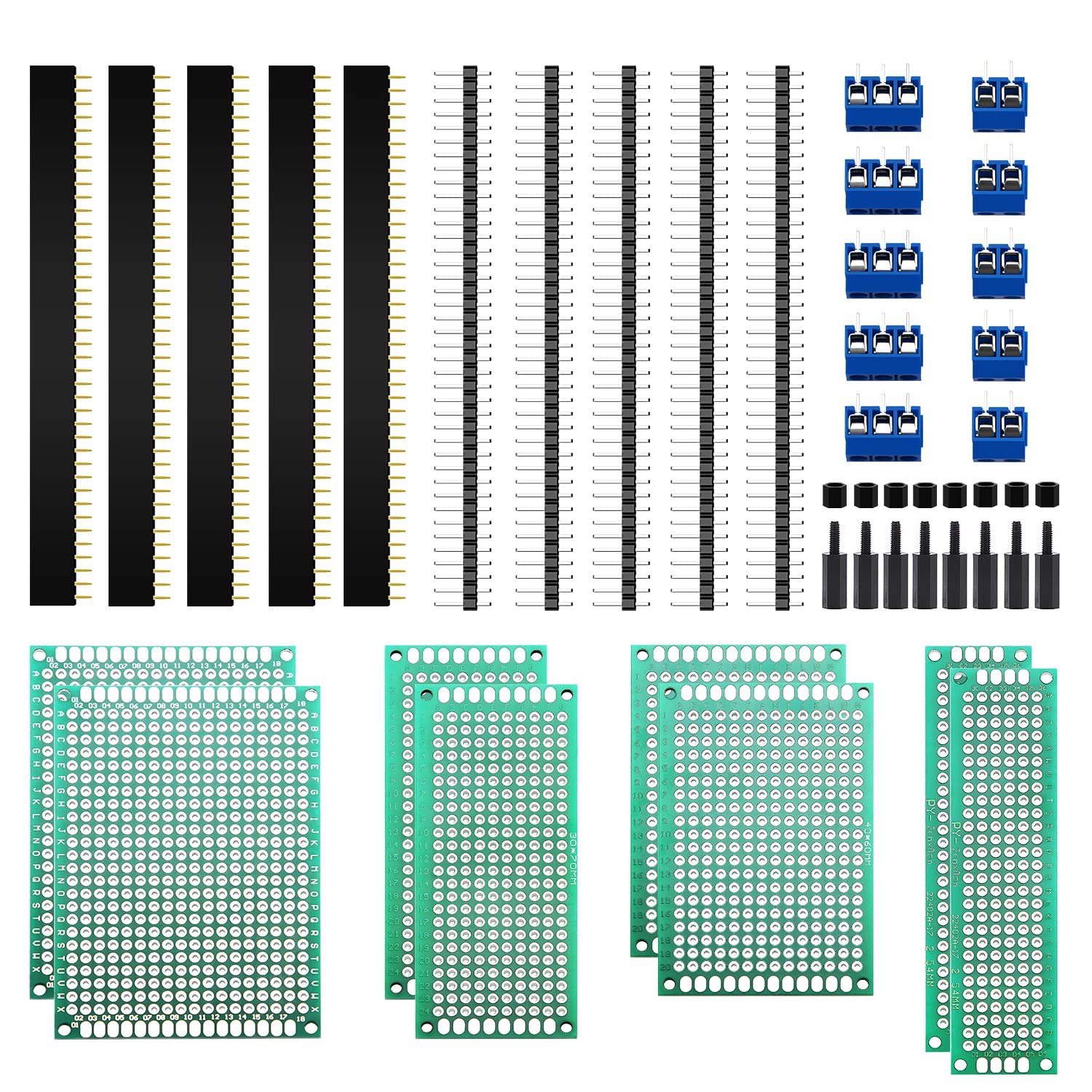

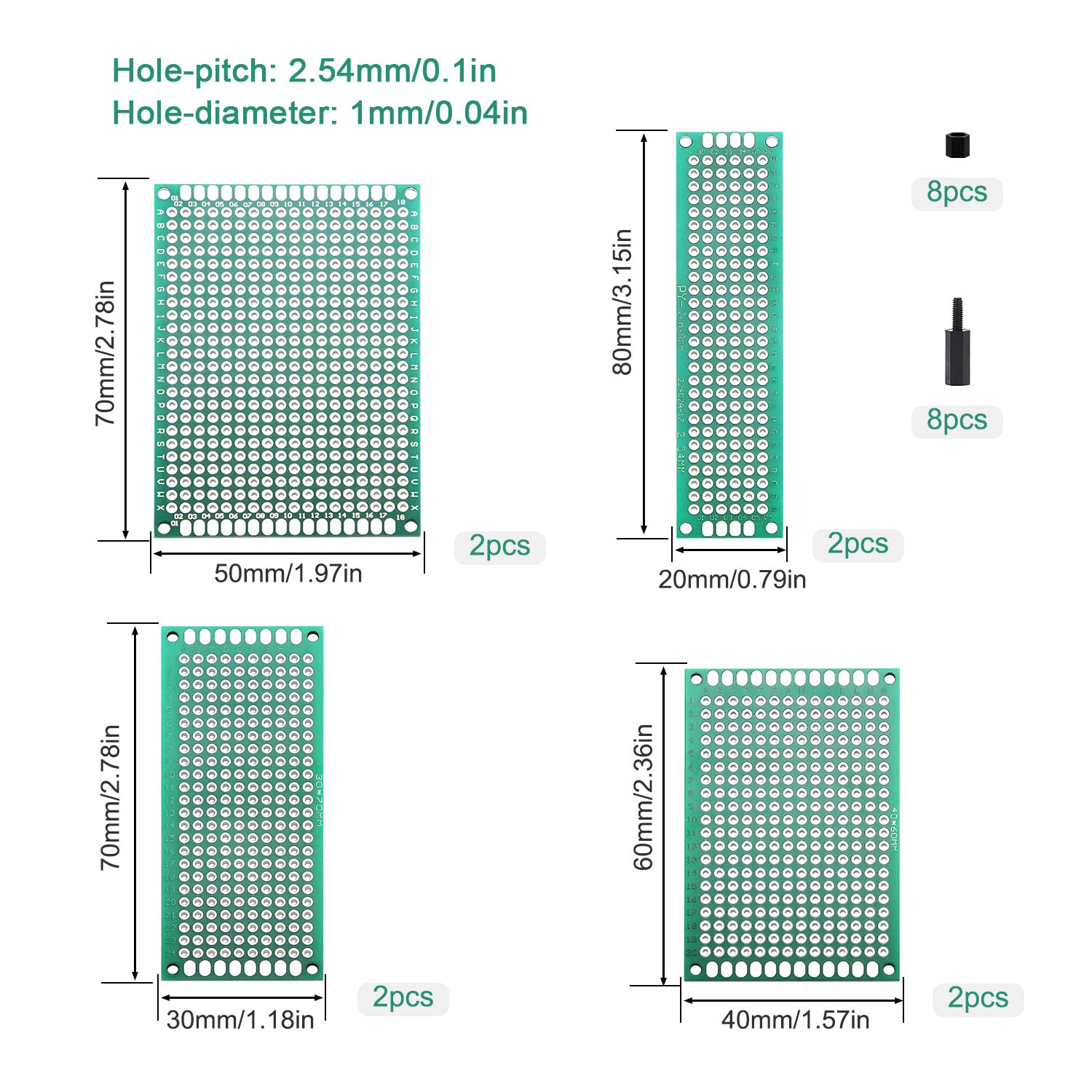

- 8 doppelseitige Leiterplatten: 2 x 2×8 cm, 2 x 3×7 cm, 2 x 4×6 cm, 2 x 5×7 cm
- Lochabstand: 2,54 mm; Lochdurchmesser: 1 mm

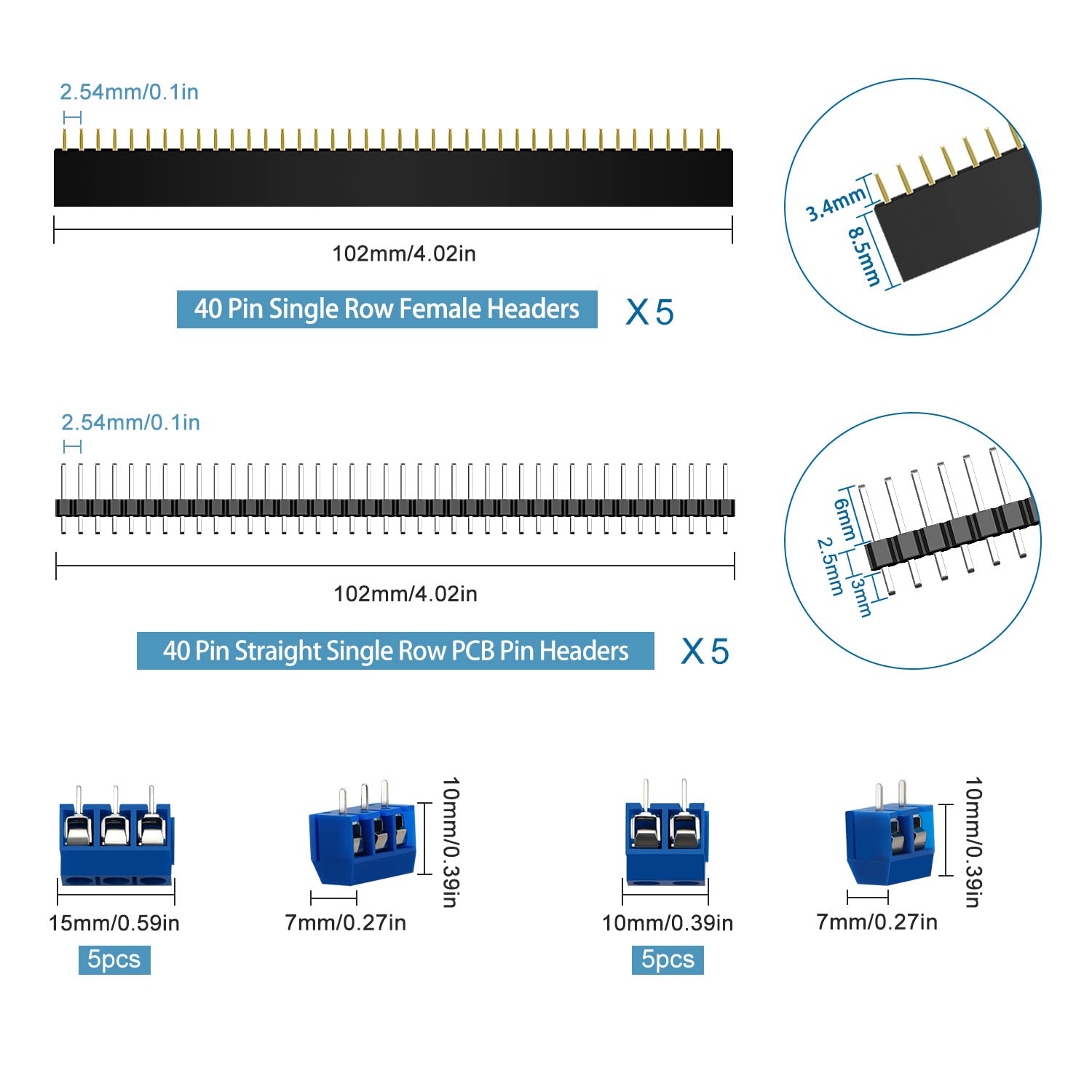

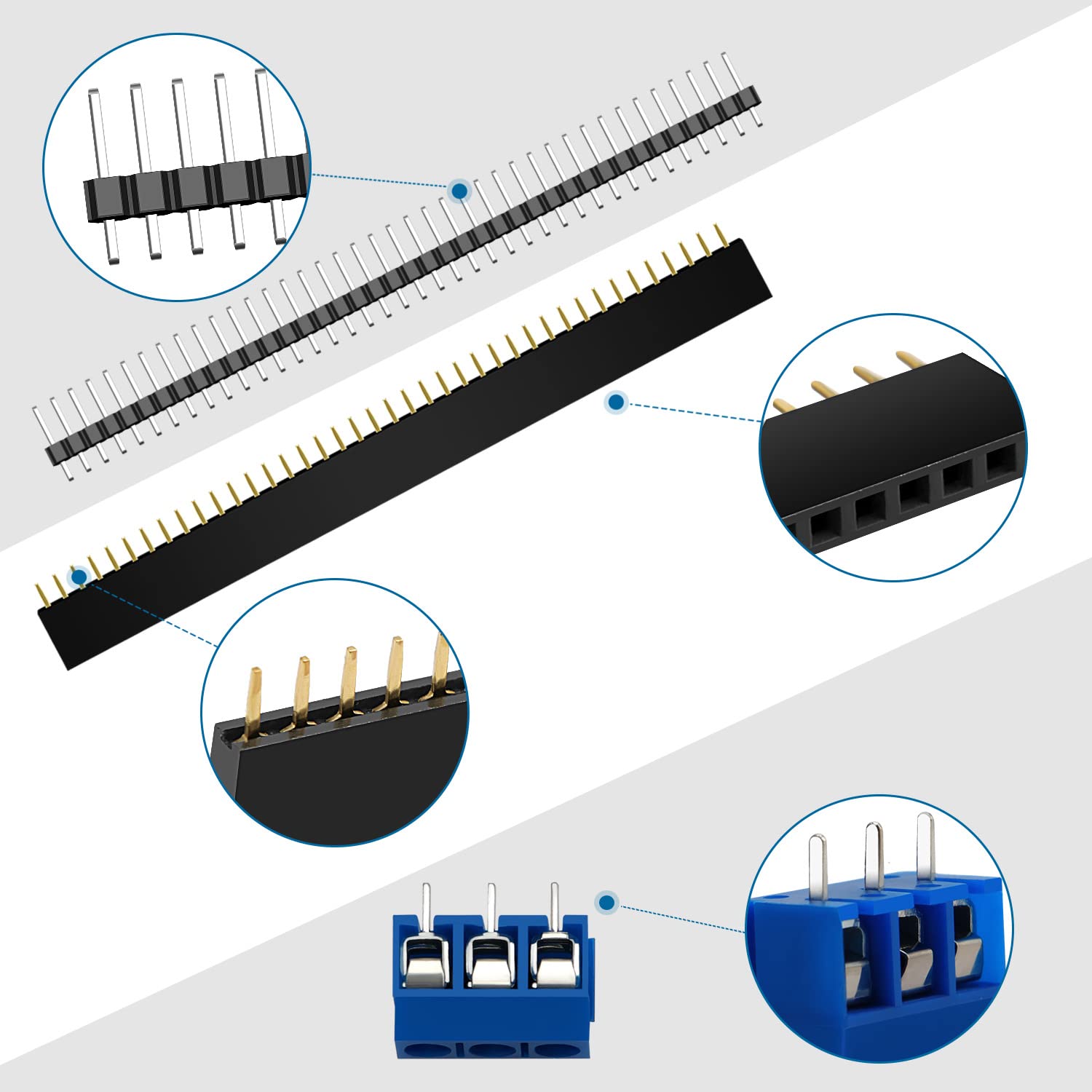

- 10 Header-Anschlüsse (5 Stift-, 5 Buchsenleisten, je 40 Pins)
- 10 Schraubklemmenblöcke (5 x 2-polig, 5 x 3-polig, 16 A, 300 V)
- 8 Nylon-Distanzhalter (M2 x 10+6 mm, Sechskant)
- Material Schraubklemmen: ABS-Kunststoff
Anwendung

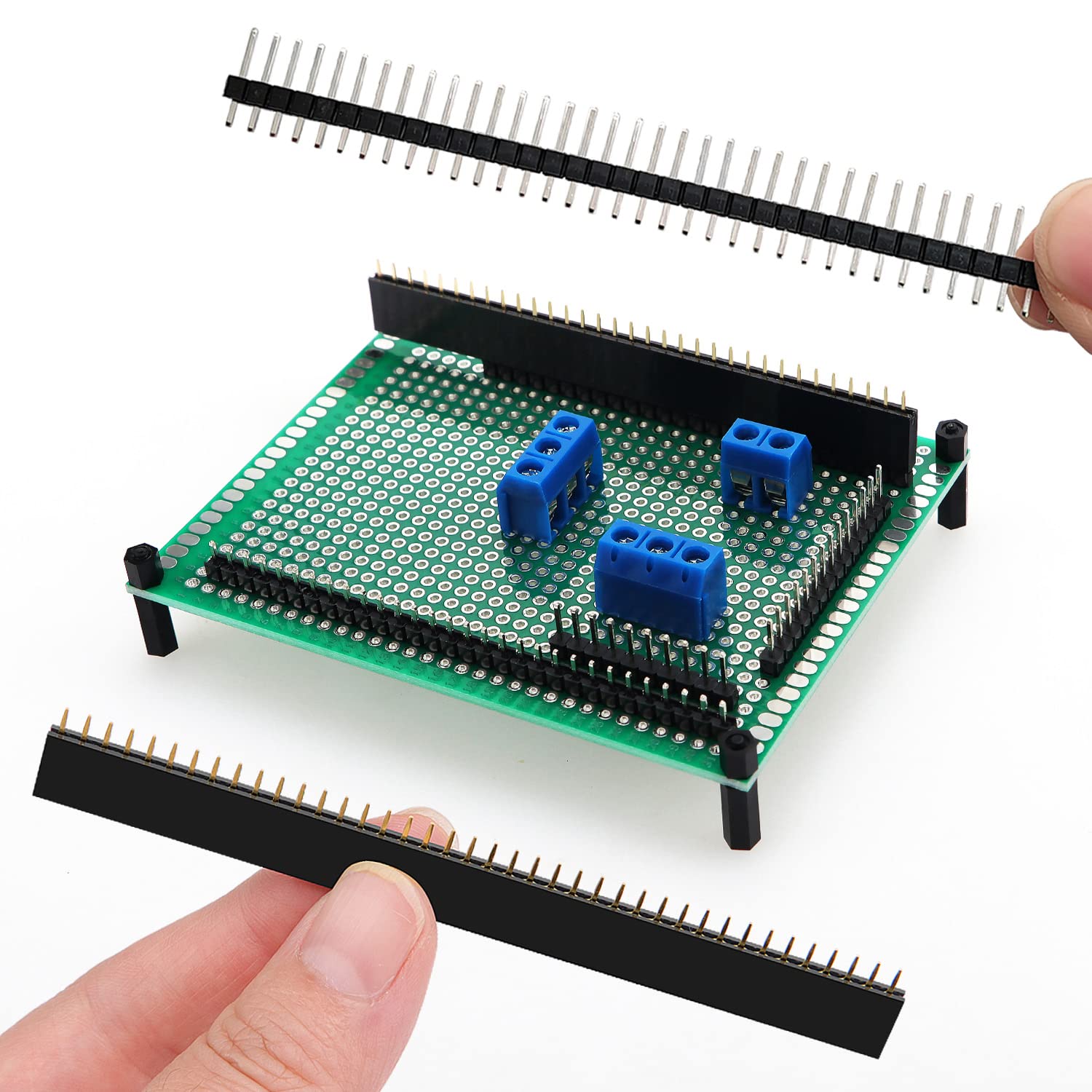

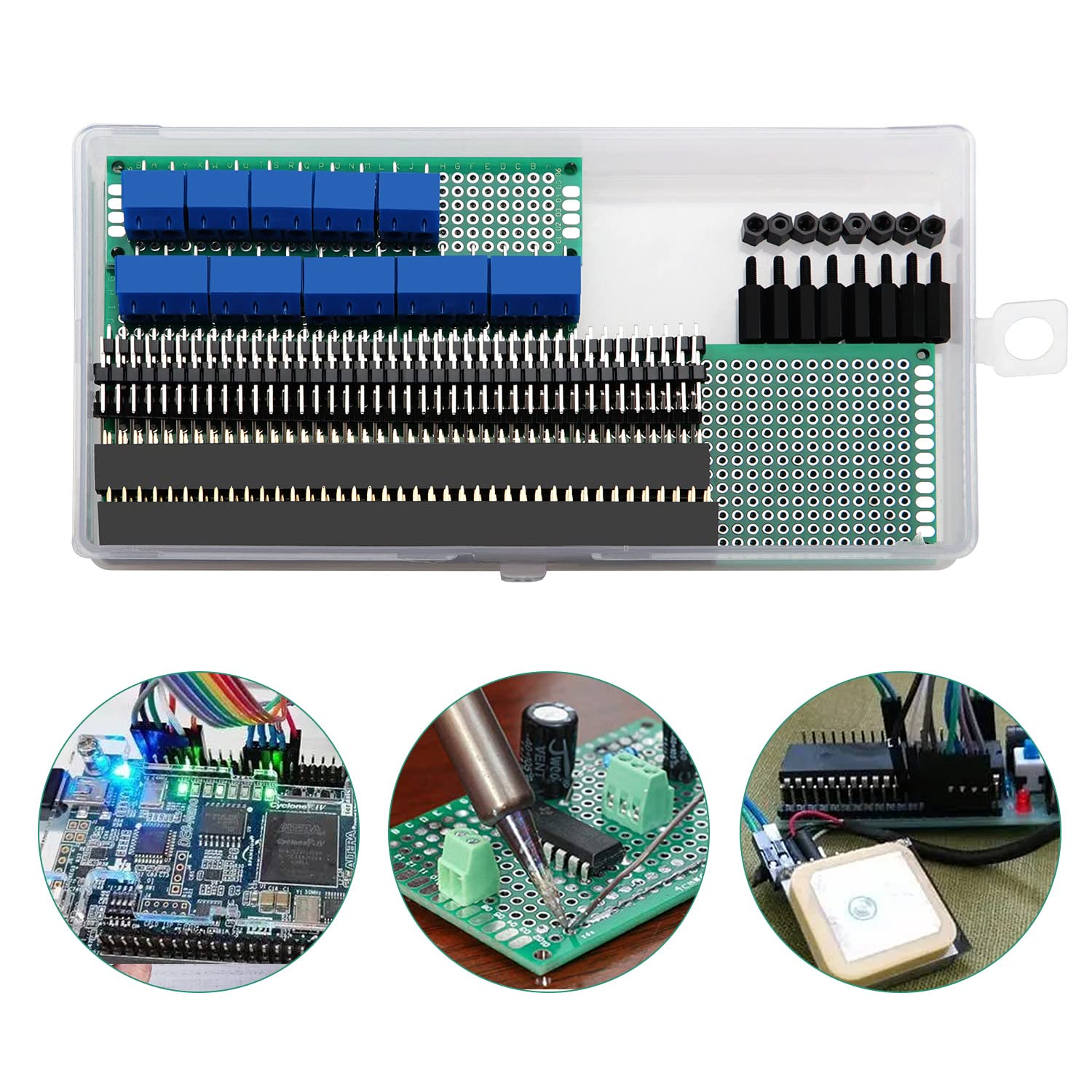

Das Kit eignet sich für die Erstellung von PCB-Prototypen, Sensor-Integration, Schaltkreis-Entwicklung und verschiedenste Elektronik-Projekte. Die Leiterplatten können direkt mit Standard-Elektronik-Komponenten bestückt und gelötet werden. Die Schraubklemmen ermöglichen sichere Drahtverbindungen für Stromversorgung und Signalübertragung.
Für wen geeignet
Das Set richtet sich an Elektronik-Enthusiasten, Maker, Hobbyisten und Entwickler, die schnell und flexibel Prototypen aufbauen möchten. Durch die universelle Kompatibilität und die Vielfalt der Komponenten ist es sowohl für Einsteiger als auch für erfahrene Nutzer wertvoll.
Material & Verarbeitung
Die Leiterplatten bestehen aus FR4-Glasfaser, einem bewährten Material für professionelle und hobby-elektronische Anwendungen. Die vorverzinnten Löcher reduzieren Herausforderungen beim Bestücken. Schraubklemmen sind aus langlebigem ABS-Kunststoff gefertigt und unterstützen Drahtquerschnitte von 14–22 AWG.
Fragen & Antworten
Welcher Lötdurchmesser wird benötigt?
Die Löcher haben einen Durchmesser von 1 mm und sind vorverzinnt, was das Löten von Standard-Komponenten und Sensoren vereinfacht.
Sind die Leiterplatten für Arduino- und Sensor-Projekte geeignet?
Ja, der 2,54 mm Lochabstand ist ein Standardmass und kompatibel mit üblichen Arduino-Shields, Sensoren und elektronischen Komponenten.
Wie viel Strom können die Schraubklemmen verarbeiten?
Die Schraubklemmenblöcke sind für Nennströme bis 16 A und Nennspannungen bis 300 V ausgelegt.
Eigenschaften
Hersteller
VooGenzek
Anzahl der Schaltkreise
1
Anzahl der Stromkreise
1
Anzahl von Einheiten
75.0 stück
Artikelgewicht
Batterien inbegriffen
Nein
Batterien notwendig
Nein
Hersteller
VooGenzek
Herstellerreferenz
GZ051T03
Marke
VooGenzek
Material
Modellnummer
GZ051T02
Packungsgröße
1
Phasentyp
Einphasig
Stil
Teilenummer
Verpackungsabmessungen
14,7 x 7,9 x 1,9 cm; 120 Gramm
Farbe
8+10+10+8
